SoundCop、xC-系列和Taming of the Gustav Vasa.

作为斯德哥尔摩最大、最美丽的教堂之一,位于该市瓦萨斯塔登区的Gustav Vasa Kyrka进行了大规模翻修和技术升级。正如人们所期望的那样,当涉及到技术系统时,教堂具有非常特定的审美偏好。对于扩声,建筑物本身的物理和声学情况使满足这些要求变得更加复杂。

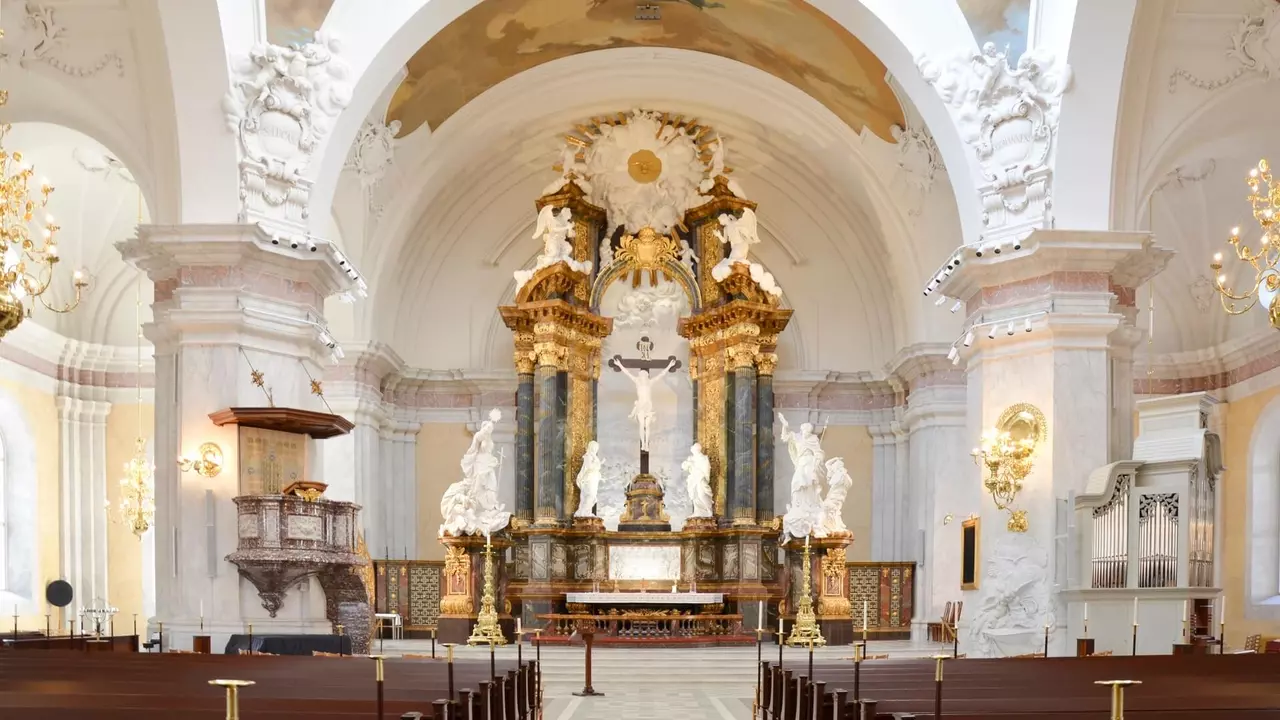

Gustav Vasa Kyrka由August Lindegren设计,并于1906年完工,可容纳多达1200名礼拜者,一代又一代的礼拜者对装饰华丽的大理石表面、高耸的拱门和18世纪宏伟的祭坛画赞叹不已。他们也不会忘记出色的混响时间。

教堂委托Soundcop的Jacob Julin解决教堂在语音清晰度方面的问题,他说,“音响效果是最大的挑战。刚开始的时候,大厅有6秒的声音回响,所以这当然是个问题。”

但后来,随着建筑物的翻新(包括对地板和墙壁进行的全新处理),混响时间上升到了7秒半。Julin承认,“我在类似的环境中进行过演出设计,但从未接触过安装。混响中最差的情况发生在300-500 Hz范围内,因此可以通过稍微调整系统来改善混响,但混响在全频范围内时间也很长。”

代表Svenska Kyrkan的设施经理Urban Paulander说,“...我们想要的是一种能够使教堂各个区域的所有听众都尽可能清晰地听到语音和音乐的系统。”

幸运的是,SoundCop前一年在斯德哥尔摩Maria Magdalena教堂成功使用了d&b xC-系列声柱音箱,非常适合这项任务。他们的心形分散性能是通过瑞典d&b audiotechnik分销商ARVA Trading购买,是减少不必要的反射和最大化空间清晰度的关键。Julin说,“24C显而易见是最好的选择。我担心他们无法实现19m的投射距离,所以这是一个紧张的点,但这确实有效。它马上就起作用了。”

在解释他对xC-系列的偏好时,他说,“我听了很多声柱音箱的演讲,也没有什么好,绝对没有。有些人使用波束引导之类的方法,但大多数情况下只会让我头疼,因为它们与相位完全不一致。我选择xC-系列已经有一段时间了,因为它是唯一真正听起来像小型PA的声柱音箱。而且它确实很有效。”

完工的安装系统包括一个左/右扩声系统,每侧一个24C箱体,外加两个指向祭坛的d&b 4S音箱。而后,多个24C指向与PA相同的方向,两个16C指向演示者的位置实现返送。

Julin说,“其中一根柱子上设有一个风琴,它完全挡住了一切。如果我们把音箱放在那里,后面就没有人会听到任何声音。”所以我们制作了80cm的墙面安装臂,将音箱放在风琴的两边...”

围绕支柱设有24C、24C-E和来自XS-系列的4S箱体,它们覆盖了楼厅,还有更多4S箱体提供楼厅下方的补声,另外还有16C使空间更下方的支柱实现延迟。此外,侧面其中一个小礼拜堂安装了一个单独的16C系统。

该系统由8个d&b 数字功放10D驱动,由两个DS10网络桥接器通过YamahaRio3224 输入/输出单元提供数字网络。“每个音箱都有自己的通道,使我们能够及时调整所有内容。有两个DS10可以通过DANTE从Yamaha和Q-Sys获得音频,并通过AES分配到数字功放。”

该项目的美学要求需要进行复杂的布线安装,Julin和他的团队通过精确切割的钢管来实现各部分运行,并仔细追踪华丽的建筑特征。他说,“由于这需要大量的小角度,我们或多或少必须要进行水管工的工作。”

QSC Q-SYS Core 500i处理器可以连接到两个触摸屏 - 一个通过牧师的位置,允许他们选择自己的麦克风,另一个位于主调音区。Julin说,“我们在这里很好地利用了用于Q-SYS的d&b插件。通过在触摸屏上的平面视图上选择空间区域,用户可以轻松地控制各区域。这样可以使不同区域启用静音或取消静音。”

总共安装了大约30个音箱,其中大多数安装在两个最重要的支柱上或附近。系统包含两个Q-SYS Page工作站用于紧急疏散,而一个YamahaQL1数字调音台在主调音区控制位置主导整个系统。

Julin说,“所有EQ和延迟都是通过d&b R1远程监控软件完成。用户可以选择通过与Q-SYS核心相连的程控触摸屏来控制事件,也可以选择通过QL1来控制事件。”

Urban Paulander对结果感到满意。他说,“这是一个非常好的系统 - 音响效果比以前好多了。控制界面既先进又简单,这非常好,因为我们的员工对声音和混音有着不同程度的了解和关注。”

Julin总结道,“就质量而言,xC-系列音箱是该项目的决定因素。我认为,如果没有该产品,系统不可能有如此之高的品质,至少在视觉要求上没有可能。我们不可能使用其他任何产品 - 无论如何,它不会保持一致。在我的下一个教会项目中,我非常确定我会一次又一次地做同样的事情,因为它确实有效。”
