24C-E
24C-E
声柱音箱
心形声柱扩展模块，专门应用于固定安装
- 单元部件：6 x 4"
- 覆盖角度： 90° x 20°
- 最大声压级：128 dB
- 重量：24C-E：7 kg / 15.4 Ib24C + 24C-E：16 kg/35 Ib
物品编号Z1710
产品描述

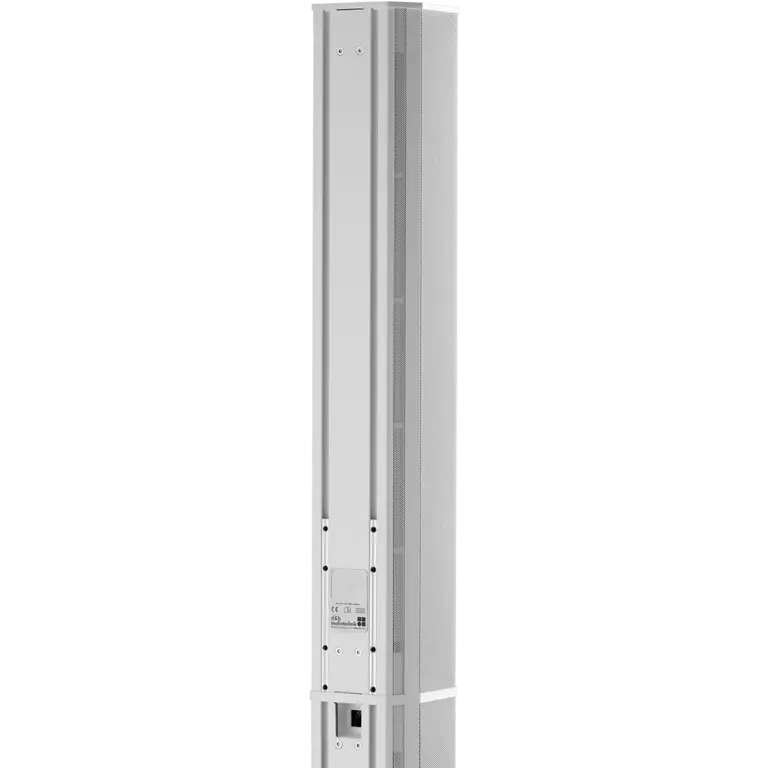

24C-E无源扩展模块用于24C声柱音箱扩展使用。箱体内置六个4”钕磁钢驱动单元，提供扩展垂直指向性控制下限一个倍频程至190Hz。音箱之间采用无源连接，只需一个数字功放通道驱动。4"驱动单元进行了独特的心形指向设置：通过前部的波导装置以及后部的阻尼端口进行辐射，这种设计为箱体后方提供了约18 dB宽频带衰减。24C-E由冲压铝质背板和金属挡板组成，箱体正面和侧面由金属网罩保护。24C-E具有可扩展的导轨，用于承接24C音箱。箱体集成的N-lok接插件与24C音箱连接。xC-系列音箱的标准配置为白色或黑色，还提供定制颜色（SC）选项，可以定制RAL色卡中的所有颜色。
数字功放
推荐使用d&b 10D、30D和D6数字功放驱动24C-E，也可使用d&b D20和D80。24C-E扩展声柱由24C音箱直接驱动。
系统数据
频率响应（-5 dB标准）
110 Hz - 17 kHz
频率响应（-5 dB CUT模式）
150 Hz - 17 kHz
最大声压1
128 dB (in combination with 24C)
每个功放通道驱动的音箱数
1
音箱数据
配置
Installation specific cardioid column extender
功率处理容量（RMS/峰值 10ms）
250/1200 W
中低波束纵向下倾角
5°
高频部分垂直调节
0° ‒ -14°
标称扩散角（h x v）
90° x 20°
部件
24C-E: 6 x 4" driver with neodymium magnet
24C + 24C-E:
12 x 4" driver with neodymium magnet
6 x 1.1" dome tweeter mounted in vertical horn array
24C + 24C-E:
12 x 4" driver with neodymium magnet
6 x 1.1" dome tweeter mounted in vertical horn array
连接
fixed cable gland with 2-pole Mate-N-Lok mini through 24C
尺寸/重量
尺寸（高 x 宽 x 厚）
24C-E:
701 x 124.5 x 124 mm
27.6 x 4.9 x 4.88"
701 x 124.5 x 124 mm
27.6 x 4.9 x 4.88"
重量
24C-E: 7 kg / 15.4 lb
24C + 24C-E: 16 kg / 35 lb
24C + 24C-E: 16 kg / 35 lb
1 1m，自由声场。声压级最大峰值测试信号：粉红噪声，波峰因数4
