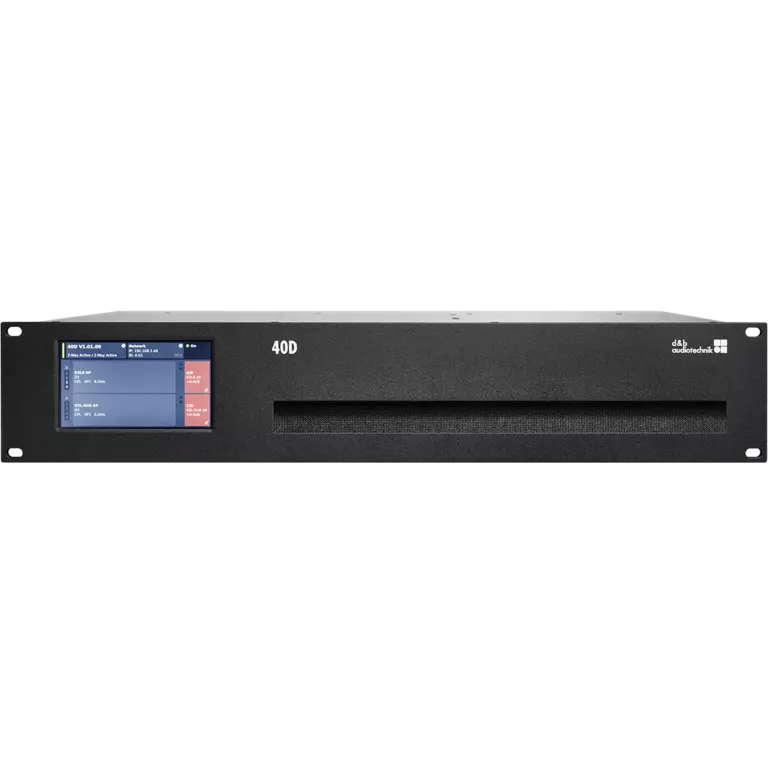

40D 数字功放

40D 数字功放

固定安装专用高性能四通道数字功放

  • 最大输出功率:4 x 2000 [email protected]/8 Ω;
  • 监测显示屏,彩色TFT触摸屏, 4.3"/480 x 272像素;
  • 12个可配置GPIO(8x GPI, 4x GPO);

物品编号:Z2830

产品描述

2RU高度的40D高性能数字功放为固定安装场所提供所需的功率密度。同时其强大的信号处理能力进一步提升了板载功能的水平。

该设备包含了扩展的输入管理功能,包括对每个输入通道进行独立的输入增益控制、通用输入/输出接口(GPIO)和一个一般故障报错报错接口。具有增强的系统状态监测功能,例如输入和负载监测功能,以确保在紧急情况下的适用性。

功放的用户界面采用一个4.3"彩色触摸屏,提供设备设置的全部信息和增强的功放状态监测。

40D中集成的DSP提供了全面的音箱管理,包含可切换滤波功能以及用户自定义均衡和延时功能。用户可定义均衡器具有两个独立的16段均衡器组,并提供可选的参量均衡(PEQ)、非对称均衡(asymmetric)、搁架式均衡(shelving)或陷波(notch)滤波及图示均衡器(可通过d&b R1监控软件操作),延时能力高达10秒。提供所有音箱特定的功能设置,例如:低切(CUT)、高频衰减(HFA)、高频补偿(HFC)、温湿度控制(THC)和耦合(CPL)。数字功放DSP固有延迟为0.3毫秒。

40D可通过基于开放式控制架构协议(AES70 / OCA)的d&b远程监控网络进行访问,40D可使用集成的web界面进行控制,该界面可通过浏览器访问,或使用d&b R1远程监控软件控制。

对于适用的音箱,d&b 负载匹配(LoadMatch)功能可以使40D数字功放能够对功放输出所连接的音箱线缆特性进行电气补偿,当音箱线缆最大长度为70米(230英尺)时,该功能仍能补偿频率上至20KHz的频带,从而保持良好的音调平衡。

由于负载匹配(LoadMatch)自身的设计,所以不需要额外的接线,因此它适用于任何类型的接口使用。为了提供最佳的补偿,需要在数字功放里输入功放通道所连接音箱线的长度、横截面积以及音箱数量。

输入路由

40D数字功放最多支持8路输入通道,包括4路模拟输入以及4路AES3通道,AES3输入带有相应的环接输出。每路输入通道可以路由到A到D中的任何输出通道。A1-A4的Phoenix™ Euroblock接口用于模拟输入和环接输出,D1/2-D3/4输入接口用于数字输入。D1/2和D3/4环接输出接口用于数字输出。

系统状态监测

d&b数字功放集成的专用功能,在特定的固定安装应用场景下,可用于系统检查、监测和控制d&b系统。系统检查(System check)功能可通过测量所连接音箱的阻抗来验证整套扩声系统的状态。检查系统中的每个驱动单元,并与每个指定音箱的默认阻抗值比较,这种校准确保每只音箱阻抗都在允许的范围内运行,并提示系统单元部件可能发生的损坏。无论输入是否被路由到输出端,输入监控功能都可以检测到输入导频信号。负载监测功能可以检测到音箱可能存在的故障。该功能自动检查负载阻抗,并计算个驱动单元的状态和报告任何故障。

通用输入/输出(GPIO)和一般故障报错触点

d&b固定安装数字功放具有单独用于通用输入/输出(GPIO)和故障触点的欧式接线端子。GPIO接口包含8个GPI引脚和4个GPO引脚,用以提供额外的数字控制线路。这可以实现使用外部设备来控制和检测40D数字功放中的某些功能。GPIO可以设置为唤醒电源、单个通道或所有通道静音、更改功放预设(AmpPreset)或检查电源电压、功率或单个通道状态。单独的故障触点允许远程提示设备一般错误。

详细规划产品架构技术规格

您是否需要关于d&b系统或特定d&b系列产品架构技术规格?这里可以下载最重要产品技术规格。

数字信号处理
均衡器
2 x 16波段PEQ/陷波/搁置/非对称
延迟模拟和数字输入
0.3毫秒
延迟设置
0.3毫秒- 10秒
配置
d&b现行音响(除GSL、SL-SUB、J-系列、M2、B22以外)
功能开关
d&b扬声器特定电路
频率发生器
粉红噪音或正弦波10 Hz - 20 kHz
控制器与指示灯
Status information and monitoring
彩色触摸屏,4.3" 480 x 272像素
接插件
Sampling frequency Digital AES/EBU
44.1、48、96、192 kHz
输入模拟(A1-A4)
3-引脚Phoenix欧式接线端子(阳螺纹)
模拟链路(A1-A4)
3-引脚Phoenix欧式接线端子(阳螺纹)
数字输入(D1/2,D3/4)
3-引脚Phoenix欧式接线端子(阳螺纹),AES3
数字链路(输出)
3-引脚Phoenix欧式接线端子(阳螺纹),AES3
扬声器输出A/B/C/D
2 x 4-引脚Phoenix欧式接线端子(阴螺纹)
混合TOP/SUB/双向有源输出A/B和C/D
2 x 4-引脚Phoenix欧式接线端子(阴螺纹)
GPIO(通用输入输出)
1 x 14-引脚Phoenix欧式接线端子(阳螺纹)
以太网
2 x RJ 45,1 Gbit / 100 Mbit
电源接头
powerCON® TRUE1 TOP
一般故障
1 x 3-引脚Phoenix欧式接线端子(阳螺纹)
数据(带次低频滤波器的线性设置)
Maximum output power per channel (THD+N < 0.5%, all channels driven)
CF = 12 dB at 4 / 8 ohms
4x 2000 W
信噪比(未加权,RMS) 模拟输入 数字输入
117 dB 118 dB
电源
类型
带有源功率因数校正(PFC)的自动感应开关模式电源
电源额定电压
100 - 127 / 208 - 240 V,50 - 60 Hz
尺寸/重量
尺寸(高 x 宽 x 厚)
2 RU x 19" x 465毫米 2 RU x 19" x 18.3"
重量
13,3千克 29,3磅
