V-GSUB
V-GSUB
超低频音箱
高性能心形超低频音箱
- 单元部件：18"/12"
- 覆盖角度：心形指向
- 最大声压级: 137 dB
- 重量：61 kg/135 lb
物品编号Z0519
产品描述

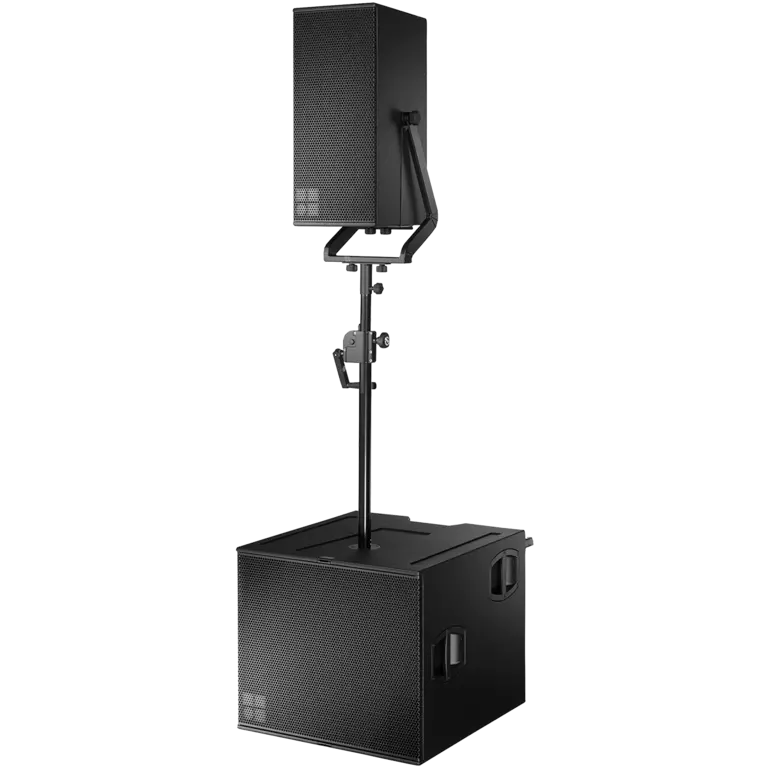

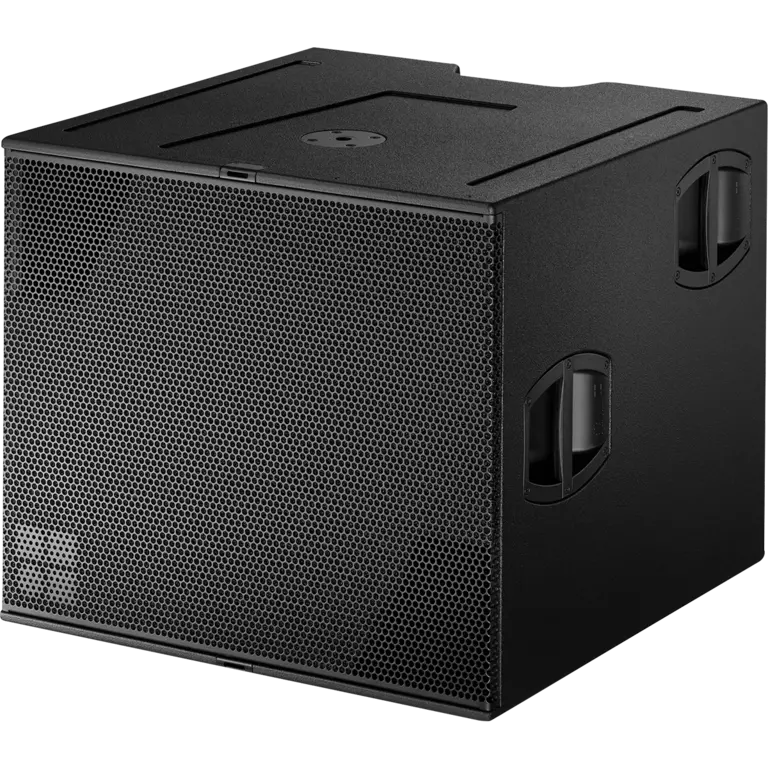

V-GSUB是一款由单个数字功放通道主动驱动的高性能心形超低频音箱。V-GSUB仅用于地面堆叠安装，其声学和视觉设计与可吊挂的V-SUB完全相同。它包含两个长冲程钕磁钢驱动单元：其中低频反射式设计的一个18"驱动单元朝前方辐射，另一个双声腔带通设计的12” 驱动单元朝后方辐射。这种结构形成的心形覆盖特性可避免系统后方产生不需要的能量，从而减少混响声场在低频段的激励，并实现最精准地低频还原。V-GSUB顶部面板按照V7P/V10P的外形设置了一个凹槽，在上面堆叠放置一个全频音箱时可防止箱体发生移动。底部面板设有两个垫条，用于保护底板免受刮伤。每个V-GSUB箱体顶部设置两个具有相同形状的凹型结构，用于承接这些垫条，防止堆叠时箱体发生移动。音箱箱体由船用胶合板制成，并采用了抗撞和耐候性PCP（聚脲箱体保护）涂层。音箱箱体正面由刚性金属网罩保护，网罩由透声泡沫支承。V-GSUB面板两侧设有两个把手，而顶部面板则插入了一个M20高支架法兰。
功放
可使用下列规格的功放来驱动V-GSUB。
流动演出
系统数据
频率响应（-5 dB标准）
37 Hz - 115 Hz
频率响应（-5 dB 100Hz模式）
37 Hz - 95 Hz
最大声压1（D20/30D和D40/40D/D80）
133 dB
137 dB
137 dB
每个功放通道驱动的音箱数
2
音箱数据
配置
High performance cardioid subwoofer
标称阻抗
8 Ω
功率处理容量（RMS/峰值 10ms）
800/3200 W
部件
1 x 18" driver
1 x 12" driver
1 x 12" driver
连接
2 x NLT4 F/M
optional 2 x NL4 M or 2 x EP5
optional 2 x NL4 M or 2 x EP5
尺寸/重量
尺寸（高 x 宽 x 厚）
606 x 700 x 7282 / 830 mm
23.8 x 27.5 x 28.62 / 32.6"
23.8 x 27.5 x 28.62 / 32.6"
重量
61 kg
135 lb
135 lb
1 1m，自由声场，声压级最大峰值测试信号：粉红噪声，波峰因数4
2 dimensions without wheels
