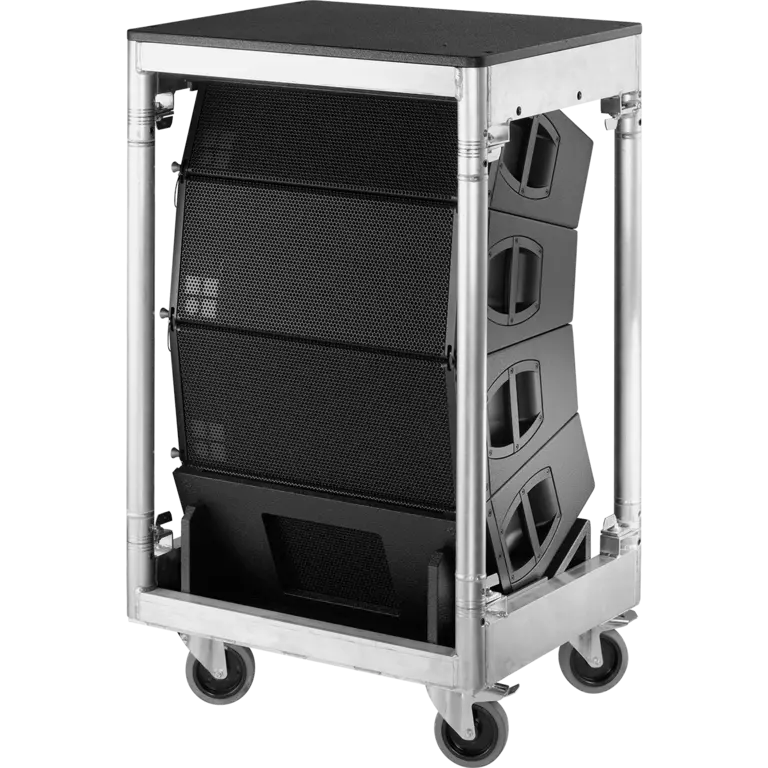

Y8音箱线阵列组航空箱装载前视图

Y8

线阵列

高性能无源两分频线阵列音箱

  • 单元部件:2 x 8"/1.4”
  • 覆盖角度:80°
  • 最大声压级:139 dB
  • 重量:20 kg/44 lb

物品编号Z0707

购买地点

产品描述

紧凑型Y8线阵列音箱专门用于垂直线阵列。无源两分频设计采用两个8"低频单元并呈偶极对称分布,一个1.4"压缩驱动单元带波导管。精密的几何结构与先进的低频反射式气孔设计相结合扩展了低频输出,实现了全频带输出能力。这些高性能的线阵列模块提供水平80°的指向性控制,且控制下限延伸至500 Hz。在机械和声学上最多可使用二十四只音箱组合成垂直线阵列吊挂,垂直张开角度为0°~14°,调节精度为1°。在一组线阵列中,可以全部使用Y8音箱或与Y12(或同时与Y-SUB)组合安装使用。音箱箱体由船用胶合板制成,并采用了抗撞和耐候性PCP(聚脲箱体保护)涂层。音箱箱体正面由刚性金属网罩保护,网罩由透声泡沫支承。每个侧面板设置一个把手,音箱后侧设有两个附加隐藏式把手装置。箱体集成了三点吊挂件。

功放

该扬声器可由以下现行 d&b 功放驱动:

流动演出

固定安装


有关可用于驱动该音箱的传统 d&b 功放型号的更多信息,请参阅相应的產品手册(可在“下载”页面进行下载),或参阅功放固件的最新发布说明。
系统数据
频率响应(-5 dB标准)
54 Hz - 19 kHz
频率响应(-5 dB CUT模式)
100 Hz - 19 kHz
最大声压1
10D
D25/25D
D40/D80/D90/40D

134 dB
137 dB
139 dB
每个功放通道驱动的音箱数
2
音箱数据
配置
High performance 2-way passive line array loudspeaker
标称阻抗
8 Ω
功率处理容量(RMS/峰值 10ms)
400/1600 W
标称扩散角(水平)
80°
展开角设置
0° - 14° (1° increment)
部件
2 x 8" driver with neodymium magnet
1.4" exit compression driver
passive crossover network
连接
2 x NLT4 F/M
optional 2 x NL4
尺寸/重量
尺寸(高 x 宽 x 厚)
257 x 630 x 375 mm
10 x 24.8 x 14.8"
重量
20 kg
44 lb

1 1m,自由声场,声压级最大峰值测试信号:粉红噪声,波峰因数4
