Ti-SUB

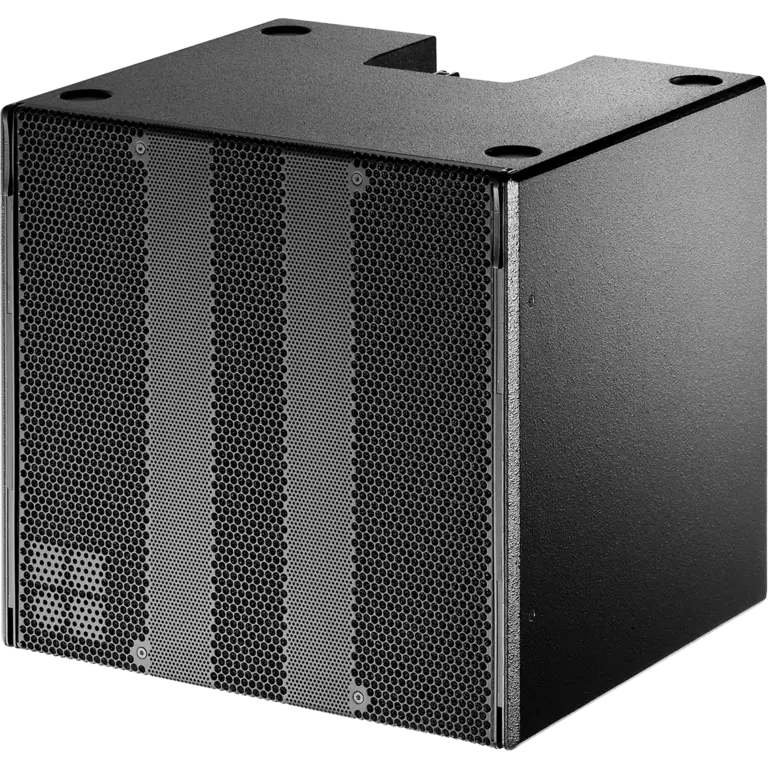

Ti-SUB超低频音箱前视图

Ti-SUB

超低频音箱

可吊挂的紧凑型超低频音箱,专门应用于固定安装。

  • 单元部件:15"
  • 覆盖角度:全指向
  • 最大声压级:130 dB
  • 重量:17 kg/37 lb

物品编号Z0561

购买地点

产品描述

Ti-SUB是T-SUB的固定安装版,其与流动版本的不同之处仅在于安装件和箱体细节。它可以用于补充各种配置中Ti10L和Ti10P音箱的低频动态余量。Ti超低频音箱箱体采用有源驱动低频反射式设计,内设一个配备钕磁钢的长冲程15"驱动单元。音箱通过箱体前部两侧的吊挂连接件进行机械连接,在需要时可以滑出,并在音箱后部使用中间的连接件连接。箱体上装有全部必要的吊挂部件。Ti-SUB还可以为Ti10提供机械支持的地面堆叠安装使用方式。Ti-SUB音箱箱体由船用胶合板制成,并采用抗撞涂层。音箱箱体正面由坚固的金属网罩保护,网罩位于透声泡沫前方。后面板上装有两个并接的NL4连接插座。音箱箱体提供定制颜色(SC)和耐候性(WR)选项。

功放

该扬声器可由以下现行 d&b 功放驱动:

固定安装


有关可用于驱动该音箱的传统 d&b 功放型号的更多信息,请参阅相应的產品手册(可在“下载”页面进行下载),或参阅功放固件的最新发布说明。
系统数据
频率响应(-5 dB标准)
47 - 140 Hz
频率响应(-5 dB 100Hz模式)
47 - 100 Hz
最大声压1
10D
D25/5D/25D
D40/D80/D90/40D

127 dB
130 dB
130 dB
每个功放通道驱动的音箱数
2
音箱数据
配置
Installation specific compact flyable subwoofer
标称阻抗
8 Ω
功率处理容量(RMS/峰值 10ms)
300/1600 W
部件
15" driver with neodymium magnet
连接
2 x NL4
尺寸/重量
尺寸(高 x 宽 x 厚)
431 x 470 x 400 mm
17.0 x 18.5 x 15.8"
重量
17 kg
37 lb

1 1m,自由声场,声压级最大峰值测试信号:粉红噪音,波峰因数4,单音箱驱动。使用多音箱检查 5D Powershare Calculator 工具确认可能存在的性能偏差。

标题
类别
文件类型
尺寸
语言
发布

2D DWG CAD package 1.4
2D CAD图纸
ZIP
388 MB
25.02.2025
2D DWG CAD package Release notes 1.4
2D CAD图纸
PDF
626 KB
English
25.02.2025
3D DWG CAD package Release notes 1.4
3D CAD图纸
PDF
346 KB
English
07.05.2026
3D DWG CAD package 1.5
3D CAD图纸
ZIP
252 MB
07.05.2026
d&b Revit文件 - T-系列
Revit文件/BIM
ZIP
17.45 MB
29.01.2020
Ti-SUB Manual 1.2
使用说明书
PDF
1.78 MB
English
03.03.2016
The T-Series brochure
手册
PDF
6.03 MB
English
02.05.2023
The T-Series brochure
手册
PDF
23 MB
中文
21.01.2021
Ti-SUB Datasheet 1.1
数据表
PDF
1.48 MB
English
08.03.2023
Architectural specifications Ti-SUB
音箱
TXT
1.30 KB
English
30.05.2020
Architectural specifications T-Series
音箱
ZIP
5.90 KB
English
15.03.2017
