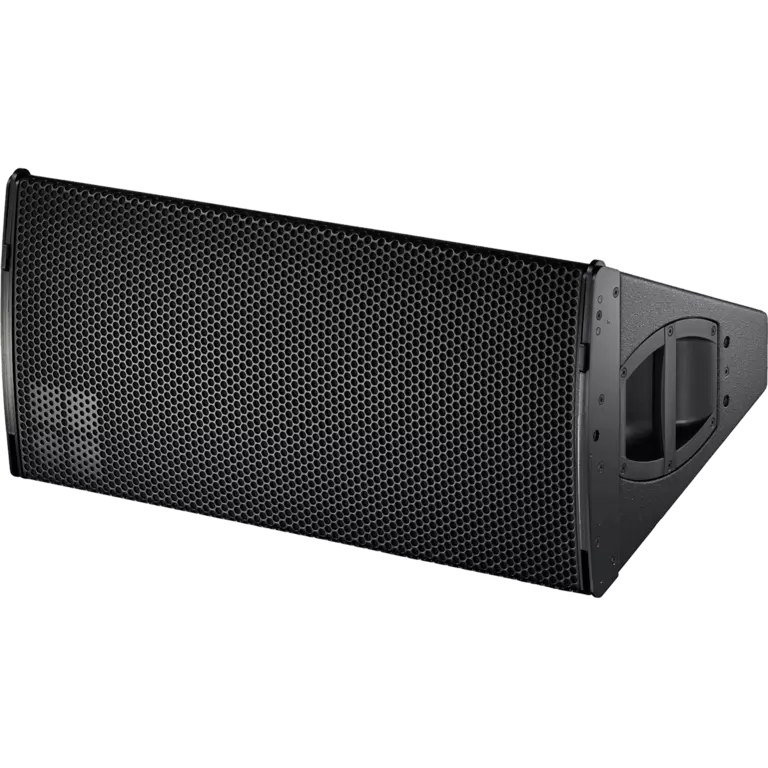

AL60 ラウドスピーカー
AL60 ラウドスピーカー
オーグメンテッドアレイ
中型2ウェイ・オーグメンテッドアレイラウドスピーカー
- コンポーネント：2 x 10" ネオジウムマグネット製 LF ドライバー、3" コイル、1 x 1.4" スロート径の HF コンプレッションドライバー
- 公称指向角度(h x v – 水平設置時) ：60° x 30°
- SPLmax：139 dB
- 質量：23 kg /51 lb
商品番号 Z0730
製品説明
AL60は中規模サウンドリインフォースメントのためのオークメンテッドアレイラウドスピーカーです。ALフライングフレームを使い、4台のキャビネットモジュールを水平方向に対して60°の定指向パターンの垂直コラムとしてフライングすることができます。AL60はALフライングアダプターを使い、最大4台のラウドスピーカーから構成される水平アレイとしても使用することができます。 AL60ラウドスピーカーモジュールは2つの10インチインチネオジミウムLFドライバー、スロート径1.4インチHFコンプレッションドライバー、専用のウェーブガイドに取り付けられた3インチダイアフラム全てがパッシブクロスオーバーネットワークで制御さる2ウェイパッシブデザインです。
それぞれのキャビネットの音波は、ギャップを生じさせることなく、コヒーレントに連結されます。隣り合うキャビネット間のスプレイ角度は+/- 10°の範囲で5°毎に設定することができ、その結果、カバレージは2台のキャビネットなら50°から70°、アレイ全体では最大150°まで設定することができます。全てのコンポーネントは、完全に対称な指向パターンとなるようにキャビネットの中心軸を基点に対称となるように設計されています。広域に渡る水平放射制御は約550 Hzまでしっかりと維持されます。キャビネットは船舶用、耐衝撃・耐天候仕上げ（ポリウレアキャビネット保護）の合板製です。ラウドスピーカーキャビネットの前面は、音響透過性のある繊維素材を裏側に貼りつけた頑丈なメタルグリルで保護されています。
アンプ
AL60の駆動には以下のアンプを使用できます。
仮設用
常設用
D20/30Dと使用した場合
D40/D80/40Dと使用した場合
138 dB
139 dB
1 x スロート径1.4" コンプレッションドライバー+ 3"コイル
パッシブクロスオーバーネットワーク
12.7 x 27.6 x 14"
50.7 lb
1 1 m、無響音場、SPL最大ピークテスト信号: クレストファクター4のピンクノイズ、単一のスピーカーを駆動
