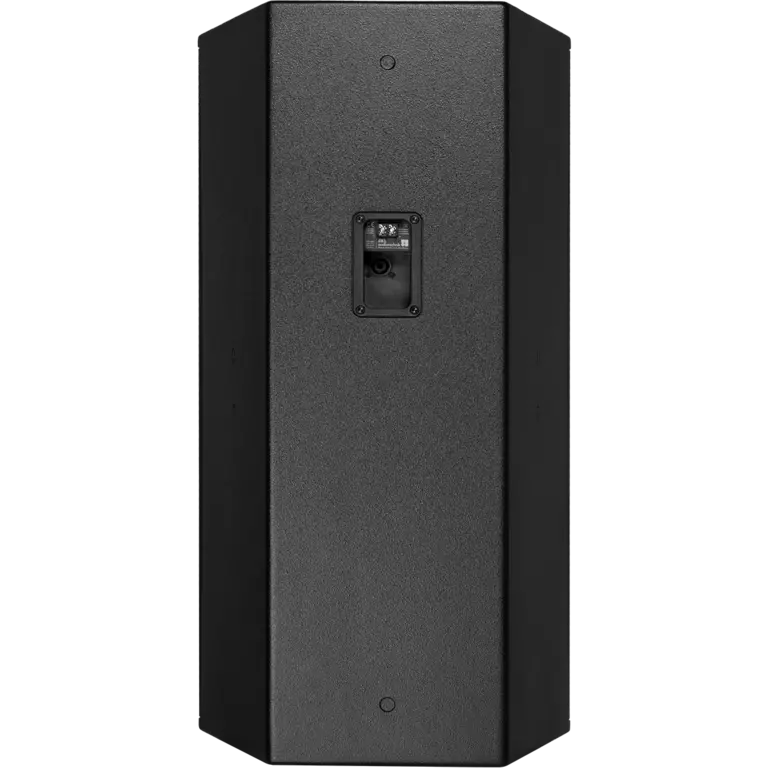

24S Lautsprecher Hinteransicht
24S Lautsprecher Vorderansicht
24S Lautsprecher Hinteransicht

24S Lautsprecher

Punktquelle

Leistungsstarker 2-Weg-Fullrange-Lautsprecher für Festinstallationen

  • Komponenten 2 x 12"/1.4"
  • Abstrahlwinkel 75° x 45°
  • Max. Schalldruck 138 dB
  • Gewicht 33 kg

Produktbeschreibung

Der 24S ist ein passives 2-Weg-Hochleistungssystem, ausgestattet mit zwei 12"-Treibern in einem Bassreflexghäuse und einem 1.4"-Hochton-Kompressionstreiber, der an ein großes drehbares CD-Horn gekoppelt ist. Der Fullrange-Lautsprecher ist für eine umfassende Bandbreite an Festinstallationen konzipiert. Durch die dipolare Anordnung der 12"-Treiber wird das kontrollierte Abstrahlverhalten bereits ab 500 Hz eingehalten. Strömungsoptimierte Ports und ein großes Gehäusevolumen sorgen für eine bemerkenswerte Tieftonwiedergabe. Mit einem Frequenzgang von 55 Hz bis 18 kHz kann der 24S als einzelnes Fullrange-System und in Kombination mit d&b Subwoofern betrieben werden. Er kann sowohl am Boden gestellt als auch einzeln oder in Clustern geflogen werden. Für eine horizontale Ausrichtung kann das Hochtonhorn um 90° gedreht werden. Das Gehäuse ist aus Multiplexholz gefertigt und schlagfest lackiert. Die Lautsprecherfront ist durch ein stabiles Frontgitter geschützt. An der Ober- und Unterseite sowie an beiden Seitenwänden des Gehäuses befinden sich jeweils zwei M10 Gewindeeinsätze zur Aufnahme verschiedener d&b Riggingkomponenten. Zudem ist der Lautsprecher entsprechend der DIN-Norm 18032-3 ballwurfsicher für Sport- und Mehrzweckhallen. In der Option Wetterfest kann der Lautsprecher unter wechselnden klimatischen Umgebungsbedingungen betrieben werden und ist mit einem Festanschluss ausgestattet. Der 24S ist samt Riggingzubehör in jedem beliebigen RAL-Farbton erhältlich.

Verstärker

Für den Betrieb des 24S wird der d&b Verstärker 30D empfohlen. Mit Auswahl des entsprechenden Lautsprecher-Setups können die d&b Verstärker D20 und D80 ebenfalls eingesetzt werden.

30D

Ausschreibungstext für eine detaillierte Projektplanung

Es werden Informationen für einen Ausschreibungstext benötigt? Ob für ein d&b System oder eine bestimmte d&b Serie – hier gibt es die wichtigsten technischen Spezifikationen zusammengefasst als Download.

Systemdaten
Frequenzgang (–5 dB Standard)
55 Hz - 18 kHz
Frequenzgang (–5 dB CUT-Betrieb)
90 Hz - 18 kHz
Maximaler Schalldruck (1 m, Freifeld)1
mit D20/30D
mit D80
138 dB
138 dB
Lautsprecher pro Verstärkerkanal
1
Lautsprecherdaten
Konfiguration
Leistungsstarker 2-Weg-Fullrange-Lautsprecher für Festinstallationen
Nennimpedanz
4 Ω
Belastbarkeit (RMS/peak 10 ms)
500/2000 W
Nennabstrahlwinkel (h x v)
75° x 45° rotatable
Bestückung
2 x 12“ driver with neodymium magnet
1.4” exit compression driver
Passive crossover network
Anschlüsse
1 x NL4
1 x screw terminal block
Maße, Gewicht
Maße (H x B x T)
800 x 410 x 420 mm
31.5 x 16 x 16.5”
Gewicht
33 kg
73 lb

1 SPL max peak test signal: pink noise with crest factor 4

Die Anwendungsinformationen dienen nur zur Orientierung. Bei allen Änderungen legt d&b besonderen Wert sowohl auf ständige Weiterentwicklung als auch auf den Erhalt größtmöglicher Kompatibilität sämtlicher Produkte.


Stand
Kategorie
Dateityp
Größe
Sprache

NEU 24S/24S-D Handbuch 1.2
05.12.2018
Handbücher
PDF
2 MB
Deutsch
3D CAD drawings - 24S / 24S-D
11.05.2018
CAD-Daten 2D/3D
ZIP
204 KB
2D CAD drawings - 24S/24S-D
11.05.2018
CAD-Daten 2D/3D
ZIP
1 MB
EU Declaration of Conformity (CE)
06.03.2018
Sonstige Dokumente
PDF
53 KB
English
24S/21S-SUB Einführungsbroschüre
10.11.2016
Broschüren
PDF
4 MB
Deutsch
