4S Lautsprecher

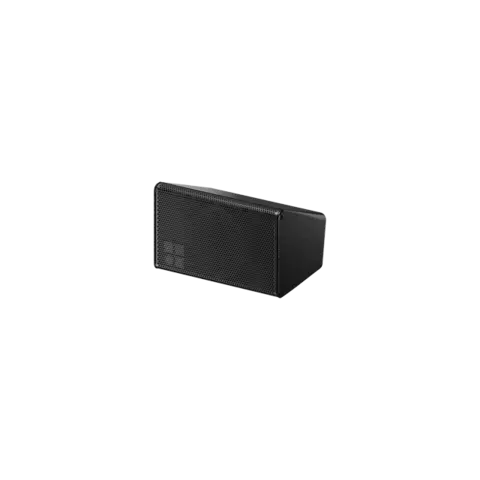

4S Lautsprecher Vorderansicht
4S Lautsprecher Hinteransicht

4S Lautsprecher

Punktquelle

Kompakter, koaxialer 2-Weg-Lautsprecher für Festinstallationen

  • Komponenten 4"/0.75"
  • Abstrahlwinkel 100° conical
  • Max. Schalldruck 115 dB
  • Gewicht 1 kg

Produktbeschreibung

Der 4S ist ein passiv getrennter 2-Weg-Lautsprecher von äußerst kompakter Bauweise, bestehend aus einem Tieftontreiber mit Neodym-Magneten und einem koaxial angeordneten, breit abstrahlenden Kalotten-Hochtöner. Der Lautsprecher ist mit einem 4"-Tieftontreiber in einem geschlossenen Gehäuse bestückt. Der koaxiale Aufbau ermöglicht dabei wahlweise eine vertikale oder horizontale Ausrichtung des Gehäuses bei radialsymmetrischer Abstrahlcharakteristik. Der 4S kann einzeln oder auch in Kombination mit den verschiedenen Subwoofern der xS-Serie betrieben werden. Das Gehäuse wird im Spritzgussverfahren gefertigt und ist mit schwarzer oder weißer, schlag- und wetterfester Farbe (Schutzklasse IP34) lackiert. Die Lautsprecherfront ist durch ein stabiles Frontgitter geschützt und mit einem akustisch transparenten Schaumstoff hinterlegt. An der Rückseite befinden sich zwei M8 Gewindeeinsätze zur Aufnahme von Montagezubehör sowie zwei NL4-Anschlüsse und ein zweipoliger Schraubanschluss. Der Lautsprecher und die meisten Zubehörteile können als Option SC (Special Color) in jedem beliebigen RAL-Farbton lackiert werden.

Verstärker

Für den Betrieb des 4S werden die d&b Verstärker 10D und D6 empfohlen. Mit Auswahl des entsprechenden Lautsprecher-Setups können die d&b Verstärker D20, D80 und 30D ebenfalls eingesetzt werden.

10D

D6

Ausschreibungstext für eine detaillierte Projektplanung

Es werden Informationen für einen Ausschreibungstext benötigt? Ob für ein d&b System oder eine bestimmte d&b Serie – hier gibt es die wichtigsten technischen Spezifikationen zusammengefasst als Download.

Systemdaten
Frequenzgang (–5 dB Standard)
130 Hz - 20 kHz
Frequenzgang (–5 dB CUT-Betrieb)
180 Hz - 20 kHz
Maximaler Schalldruck1
mit D6/10D
mit D20/30D
mit D80

114 dB
115 dB
115 dB
Lautsprecher pro Verstärkerkanal
4
Lautsprecherdaten
Konfiguration
Kompakter, koaxialer 2-Weg-Lautsprecher für Festinstallationen
Nennimpedanz
16 Ω
Belastbarkeit (RMS/peak 10 ms)
60/400 W
Nennabstrahlwinkel (h x v)
100° conical
Bestückung
4" driver with neodymium magnet
0.75" dome tweeter coaxially mounted
passive crossover network
Anschlüsse
2 x NL4
screw terminal block
Maße, Gewicht
Maße (H x B x T)
150 x 120 x 102 mm
5.9 x 4.7 x 4.0"
Gewicht
1 kg
2 lb

1 1 m, Freifeld, Breitbandmessung mit rosa Rauschen, Crest-Faktor 4
