V-Series

V12 ラウドスピーカー

V12ラウドスピーカー 前面　ラインアレイ V12ラウドスピーカー 前面　ラインアレイ2V12ラウドスピーカー 前面

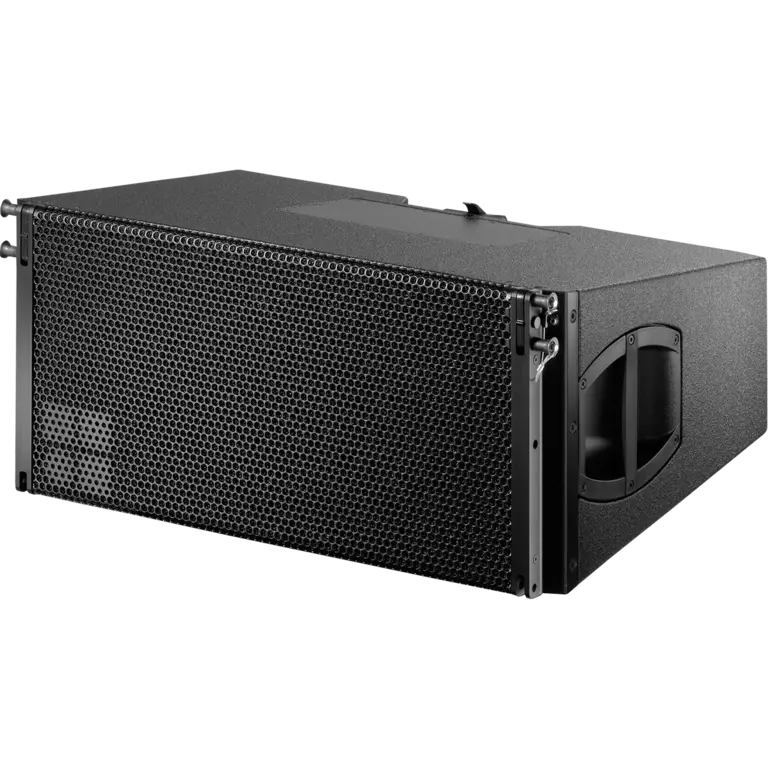

V12ラウドスピーカー 前面
V12ラウドスピーカー 前面　ラインアレイ
V12ラウドスピーカー 前面　ラインアレイ2

V12 ラウドスピーカー

ラインアレイ

ハイパフォーマンス3ウェイパッシブラインアレイラウドスピーカー

  • コンポーネント 2 x 10"/1 x 8"/2 x 1.4"
  • 公称指向角度 120°
  • SPLmax 142 dB
  • 質量　34 kg /75 lb

商品番号　Z0516

購入先を探す

製品説明

V12は10インチLFドライバー2台、8インチMFホーンドライバー1台、2.5インチボイスコイルのついたスロート径1.4インチHFコンプレッションドライバー2台が専用のウェーブシェイパーに取り付けられた、3ウェイパッシブ設計のスピーカーです。中央同軸に配列されているMFおよびHFコンポーネントの外側にネオジウムLF ドライバーを対称的に双極配置することで、隣り合う周波数帯域がクロスオーバー設計でスムーズにオーバーラップします。これにより、非常に優れた120°の水平方向定指向性制御を250 Hzまで維持することが出来ます。機構的にも音響的にも、最大24 台までのラウドスピーカーで構成される垂直アレイのフライングが可能となっています。V12ラウドスピーカーのみのコラムで使用することはもちろん、V8ラウドスピーカーまたはV-SUB と組み合わせることも可能です。ラウドスピーカーキャビネットは、船舶用合板製で耐衝撃・耐天候仕上げ（ポリウレアキャビネット保護）が施されています。ラウドスピーカーキャビネットの前面は、音響透過性のある発泡フォームを裏側に貼りつけた頑丈なメタルグリルで保護されています。両側のパネルにはハンドルが1個ずつ、キャビネット後方の底面には2個のグリップが装備されています。

アンプ

本ラウドスピーカーは、以下の現行 d&b アンプで駆動できます。

仮設用

D40 audio processor with a touchscreen display and control buttons, designed for professional audio applications.

D40

D80アンプ前面

D80

D90

常設用

Black audio processor with a touchscreen display, labeled "40D," showing menu options and settings for audio management.

40D


本ラウドスピーカーを駆動可能な d&b Heritage アンプの詳細については、アンプファームウェアの最新リリースノートを参照してください。
システムデータ
周波数特性（-5 dB スタンダード）
67 Hz - 18 kHz
周波数特性（–5 dB CUT モード）
100 Hz - 18 kHz
最大音圧レベル(1 m、無響音場)1
D40/D80/D90/40Dと使用した場合

142 dB
アンプチャネル毎のキャビネット数
2
ラウドスピーカーデータ
設定
ハイパフォーマンス3ウェイパッシブラインアレイラウドスピーカー
公称インピーダンス
8 Ω
許容入力 (RMS/ピーク 10 ms)
500/2000 W
公称指向角度（水平）
120°2
スプレイアングル設定
0° - 14° (1°刻み)
コンポーネント
2 x 10インチドライバー
1 x 8インチドライバー
2 x スロート径1.4インチコンプレッションドライバー
パッシブクロスオーバーネットワーク
コネクター
2 x NLT4 F/M
2 x NL4（オプション）
寸法 / 質量
寸法（高 x 幅 x 奥行き）
310 x 700 x 460 mm
12.2 x 27.5 x 18"
重量
34 kg
75 lb

1 1 m、無響音場、SPL最大ピークテスト信号: クレストファクター4のピンクノイズ、単一のスピーカーを駆動
2 ≥ 250 Hz
