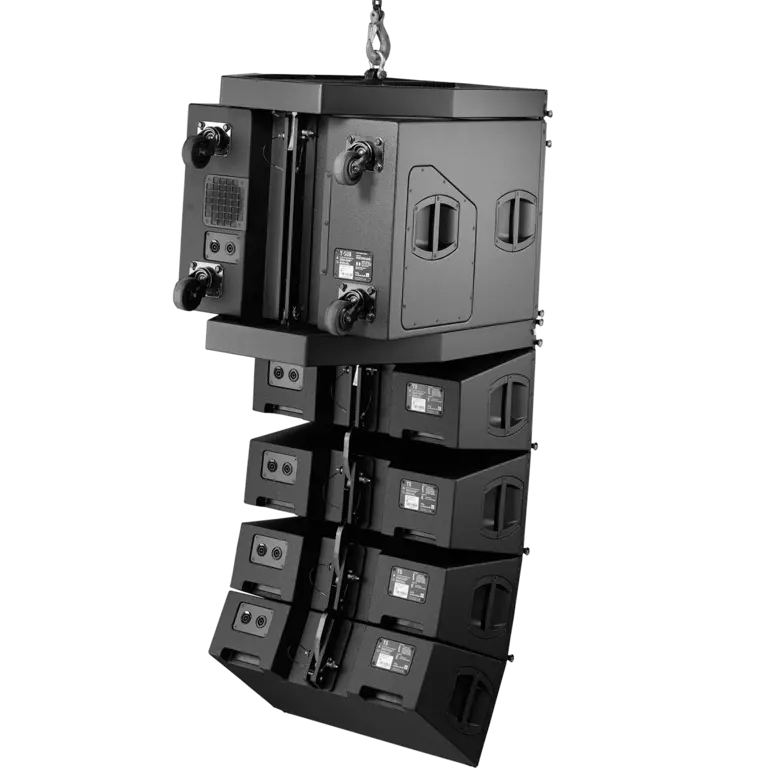

Y-SUB Subwoofer Hinteransicht Line Array

Y Subwoofer

Subwoofers

Flugfähiger kardioider Hochleistungssubwoofer

  • Komponenten 18"/12"
  • Abstrahlwinkel Cardioid
  • Max. Schalldruck 134 dB
  • Gewicht 52 kg

Produktbeschreibung

Der Y-SUB ist ein aktiv getrennter kardioider Subwoofer, der über einen einzelnen Verstärkerkanal angesteuert wird. Er ist mit zwei Langhubtreibern mit Neodym-Magneten bestückt und zeichnet sich durch seinen integrierten kardioiden Aufbau aus: Ein 18“-Treiber in Bassreflexabstimmung strahlt nach vorne und ein 12“-Treiber in einem 2-Kammer-Bandpass-Design nach hinten. Das so erzielte kardioide Abstrahlverhalten vermeidet wirkungsvoll unerwünscht abgestrahlte Energie hinter dem Subwoofer. Das Resultat ist ein deutlich reduziertes Diffusschallfeld im Tieftonbereich und somit eine außerordentlich präzise Tieftonwiedergabe. Der Y-SUB ist mit allen für das 3-Punkt-Flugsystem benötigten Riggingkomponenten ausgestattet und kann entweder in reinen Y-SUB Spalten oder ganz oben in einem Y Array geflogen werden. Ebenso kann er am Boden gestellt eingesetzt werden. Das Gehäuse ist aus Multiplexholz gefertigt und mit einer schlag- und wetterschützenden PCP-Beschichtung (Polyurea Cabinet Protection) versehen. Die Lautsprecherfront ist durch ein stabiles Frontgitter geschützt, das mit einem akustisch transparenten Schaumstoff hinterlegt ist. Die Seiten sind mit je zwei Transportgriffen versehen und auf der Rückseite befinden sich 4 Transportrollen. Ein optionaler Transportdeckel schützt die Lautsprecherfront während des Transports.

Verstärker

Für den Betrieb des Y-SUB wird der d&b Verstärker D80 empfohlen. Mit Auswahl des entsprechenden Lautsprecher-Setups können die d&b Verstärker D20, 10D, 30D und D6 ebenfalls eingesetzt werden.

Ausschreibungstext für eine detaillierte Projektplanung

Es werden Informationen für einen Ausschreibungstext benötigt? Ob für ein d&b System oder eine bestimmte d&b Serie – hier gibt es die wichtigsten technischen Spezifikationen zusammengefasst als Download.

Systemdaten
Frequenzgang (–5 dB Standard)
39 Hz - 140 Hz
Frequenzgang (-5 dB 100 Hz-Betrieb)
39 Hz - 110 Hz
Maximaler Schalldruck1
mit D6/10D
mit D20/30D
mit D80

128 dB
131 dB
134 dB
Lautsprecher pro Verstärkerkanal
2
Lautsprecherdaten
Konfiguration
Flugfähiger kardioider Hochleistungssubwoofer
Nennimpedanz
8 Ω
Belastbarkeit (RMS/peak 10 ms)
600/2400 W
Öffnungswinkel
0° and 2.5°
Bestückung
1 x 18" driver with neodymium magnet
1 x 12" driver with neodymium magnet
Anschlüsse
2 x NLT4 F/M
optional 2 x NL4 or 2 x EP5
Maße, Gewicht
Maße (H x B x T)
500 x 630 x 700 / 804 mm
19.7 x 24.8 x 27.6 / 31.6"
Gewicht
52 kg
115 lb

1 1 m, Freifeld, Breitbandmessung mit rosa Rauschen, Crest-Faktor 4

Rigging V-SUB and V8, V12 or Y-SUB and Y8, Y12

1/4 – Rigging V-SUB and V8, V12 or Y-SUB and Y8, Y12

De-rigging V-SUB and V8, V12 or Y-SUB and Y8, Y12

2/4 – De-rigging V-SUB and V8, V12 or Y-SUB and Y8, Y12

Rigging V-SUB or Y-SUB

3/4 – Rigging V-SUB or Y-SUB

De-rigging V-SUB or Y-SUB

4/4 – De-rigging V-SUB or Y-SUB
