E4 Lautsprecher

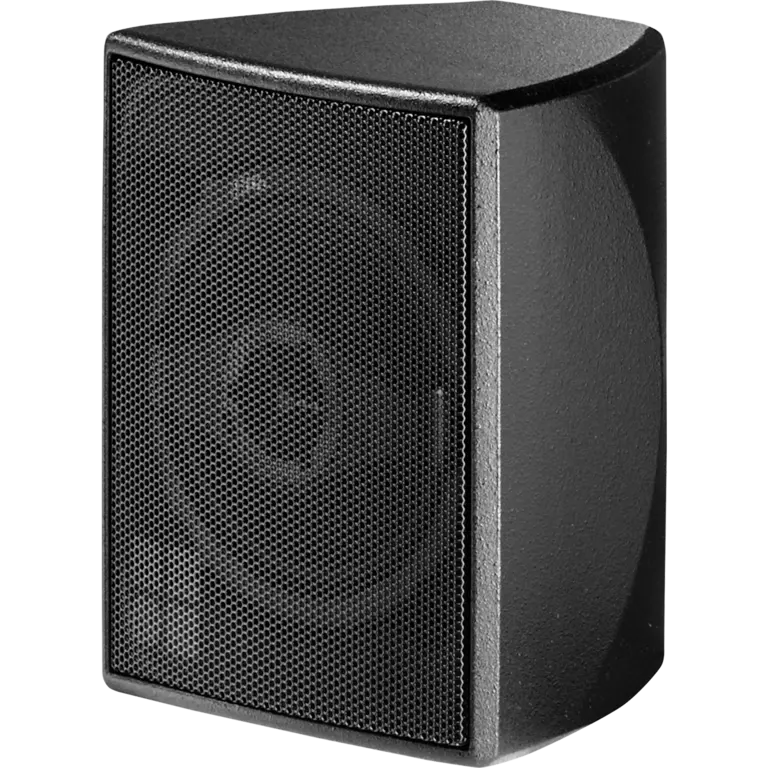

E4 Lautsprecher Vorderansicht

E4 Lautsprecher

Punktquelle

Kompakter, koaxialer 2-Weg-Lautsprecher

  • Komponenten 4"/0.75"
  • Abstrahlwinkel 100° conical
  • Max. Schalldruck 115 dB
  • Gewicht 1.1 kg

Produktbeschreibung

Der E4 ist ein ausnehmend leicht gebauter, passiv getrennter 2-Weg-Lautsprecher, bestehend aus einem 4"-Tieftontreiber mit Neodym-Magneten und einem koaxial angeordneten, breit abstrahlenden Kalotten-Hochtöner. Der koaxiale Aufbau ermöglicht dabei wahlweise eine vertikale oder horizontale Ausrichtung des Gehäuses bei radialsymmetrischer Abstrahlcharakteristik. Der E4 kann einzeln oder auch in Kombination mit den verschiedenen Subwoofern der E-Serie betrieben werden. Das Gehäuse wird im Spritzgussverfahren gefertigt und ist mit schwarzer, schlagfester Farbe lackiert. Die Lautsprecherfront ist durch ein stabiles Frontgitter geschützt. An der Rückseite befindet sich ein M10 Gewindeeinsatz zur Aufnahme des Kugelgelenkadapters. E4 und E5 Lautsprecher sind standardmäßig wetterfest und für den Betrieb im Freien geeignet. Zum Lieferumfang der Option RAL-Farbe (SC) gehören auch ein in der Gehäusefarbe eingefärbter Akustikschaum sowie NL4-Anschlüsse.

Verstärker

Für den Betrieb des E4 werden die d&b Verstärker D20, 10D und D6 empfohlen. Mit Auswahl des entsprechenden Lautsprecher-Setups können die d&b Verstärker D80 und 30D ebenfalls eingesetzt werden.

D20

10D

D6

Ausschreibungstext für eine detaillierte Projektplanung

Es werden Informationen für einen Ausschreibungstext benötigt? Ob für ein d&b System oder eine bestimmte d&b Serie – hier gibt es die wichtigsten technischen Spezifikationen zusammengefasst als Download.

Systemdaten
Frequenzgang (–5 dB Standard)
130 Hz - 20 kHz
Frequenzgang (–5 dB CUT-Betrieb)
180 Hz - 20 kHz
Maximaler Schalldruck1
mit D6/10D
mit D20/30D
mit D80

114 dB
115 dB
115 dB
Lautsprecher pro Verstärkerkanal
4
Lautsprecherdaten
Konfiguration
Kompakter, koaxialer 2-Weg-Lautsprecher
Nennimpedanz
16 Ω
Belastbarkeit (RMS/peak 10 ms)
60/400 W
Nennabstrahlwinkel (h x v)
100° conical
Bestückung
4" driver with neodymium magnet
0.75" dome tweeter coaxially mounted
passive crossover network
Anschlüsse
2 x NL4
two pole push terminal
Maße, Gewicht
Maße (H x B x T)
150 x 120 x 106 mm
5.9 x 4.72 x 4.2"
Gewicht
1.1 kg
2.4 lb

1 1 m, Freifeld, Breitbandmessung mit rosa Rauschen, Crest-Faktor 4
