E6 Lautsprecher

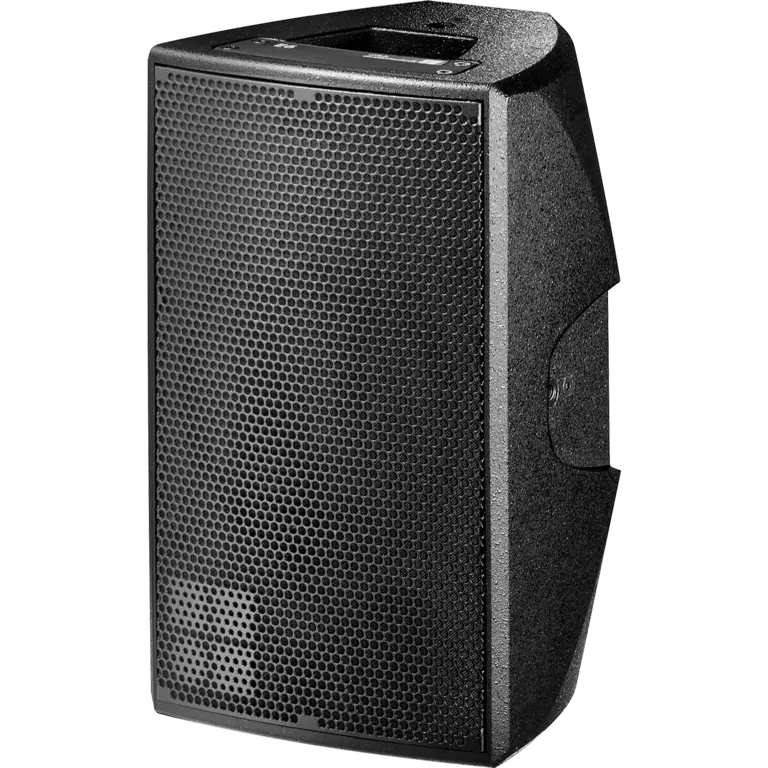

E6 Lautsprecher Vorderansicht

E6 Lautsprecher

Punktquelle

Kompakter, koaxialer 2-Weg-Lautsprecher

  • Komponenten 6.5"/1"
  • Abstrahlwinkel 100° x 55° drehbar
  • Max. Schalldruck 123 dB
  • Gewicht 5 kg

Artikelnummer Z0350

Hier erhältlich

Produktbeschreibung

Der E6 ist ein kleines, multifunktionales 2-Weg-Hochleistungssystem, ausgestattet mit einem integrierten 6,5"/1"-Koaxiallautsprecher. Das 100° x 55° abstrahlende Horn (h x v) lässt sich sehr einfach ohne Werkzeug um 90° drehen, was sowohl den vertikalen als auch den horizontalen Einsatz ermöglicht. Der E6 ist als einzelnes Fullrange-System ideal für Sprach- und Musikwiedergabe geeignet oder lässt sich nahtlos in komplexere Anwendungen integrieren. Die spezielle Form des Gehäuses gepaart mit umfangreichem mechanischem Zubehör erlaubt den unkomplizierten Betrieb für beinahe jede Beschallungssituation, auch als Bühnenmonitor. Zusammen mit dem E12X-SUB oder jedem anderen Subwoofer der E-Serie ist der E6 bestens für Musikwiedergabe bei hohem Gesamtpegel geeignet. Das Gehäuse ist schlagfest lackiert und mit einem Transportgriff versehen. Die Lautsprecher sind auch in den Optionen Sonderfarben (SC) und Wetterfest (WR) erhältlich. Die Option WR ermöglicht einen Betrieb unter wechselnden klimatischen Umgebungsbedingungen (Schutzklasse IP54). Bei beiden Optionen wird das Gehäuse ohne Griff und Flansch für Lautsprecherstative ausgeliefert, statt dessen ist eine Metallplatte in Gehäusefarbe montiert.

Verstärker

Der Lautsprecher lässt sich mit folgenden aktuellen d&b Verstärkern betreiben:

Mobil

Installation


Informationen dazu, mit welchen d&b Heritage-Verstärkern der Lautsprecher betrieben werden kann, finden sich in den aktuellen Release Notes zur Verstärker-Firmware.
Systemdaten
Frequenzgang (-5 dB Standard)
85 Hz - 20 kHz
Frequenzgang (–5 dB CUT-Betrieb)
120 Hz - 20 kHz
Maximaler Schalldruck1
mit 10D
mit D25/5D/25D
mit D40/D80/D90/40D

120 dB
123 dB
123 dB
Lautsprecher pro Verstärkerkanal
5
Lautsprecherdaten
Konfiguration
Kompakter, koaxialer 2-Weg-Lautsprecher
Nennimpedanz
20 Ω
Belastbarkeit (RMS/peak 10 ms)
150/800 W
Nennabstrahlwinkel (h x v)
100° x 55° rotatable through 55° x 100°
Bestückung
6.5" driver with neodymium magnet
1" exit compression driver with 1.75" coil and rotatable CD horn
passive crossover network
Anschlüsse
2 x NLT4 F/M
optional 2 x NL4
Maße, Gewicht
Maße (H x B x T)
300 x 188 x 175 mm
11.8 x 7.4 x 7"
Gewicht
5 kg
11 lb

1 1 m, Freifeld, Breitbandmessung mit rosa Rauschen, Crest-Faktor 4, Betrieb von 1 Lautsprecher. Für mögliche Performance-Abweichungen beim Betrieb mehrerer Lautsprecher Berechnung mit 5D Powershare Calculator durchführen.

Titel
Kategorie
Dateityp
Größe
Sprache
Stand

Die E-Serie Broschüre
Broschüren
PDF
4,35 MB
Deutsch
02.05.2023
E-Series cables and adapters
Broschüren
PDF
704 KB
English
30.01.2014
2D DWG CAD package 1.4
CAD-Daten 2D
ZIP
388 MB
25.02.2025
2D DWG CAD package Release notes 1.4
CAD-Daten 2D
PDF
626 KB
English
25.02.2025
3D DWG CAD package Release notes 1.4
CAD-Daten 3D
PDF
346 KB
English
07.05.2026
3D DWG CAD package 1.5
CAD-Daten 3D
ZIP
252 MB
07.05.2026
E6 Handbuch 1.2
Handbücher
PDF
1,30 MB
Deutsch
04.12.2018
EU Declaration of Conformity (CE) E-Series
Konformitätserklärungen
PDF
250 KB
English
11.10.2021
EU Declaration of Conformity (CE) E-Series
Konformitätserklärungen
PDF
276 KB
English
09.03.2021
Architectural specifications E6
Lautsprecher
TXT
1,37 KB
English
30.05.2020
d&b Revit Families - E-Series / B4 / B8 1.1
Revit-Dateien/BIM
ZIP
16,27 MB
29.01.2020
