Ti10L Lautsprecher

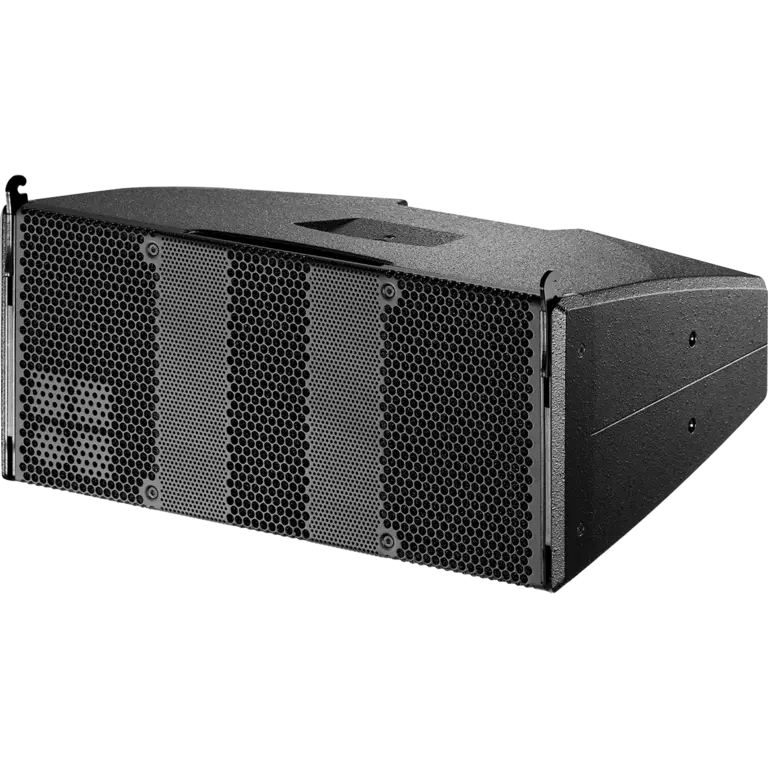

Ti10L Lautsprecher Vorderansicht

Ti10L Lautsprecher

Line-Arrays

2-Wege Line-Array-Lautsprecher für Festinstallationen

  • Komponenten 2 x 6.5"/1.4"
  • Abstrahlwinkel 105°
  • Max. Schalldruck 132 dB
  • Gewicht 11 kg

Produktbeschreibung

Der Ti10L ist die Installationsversion des T10 Lautsprechers und für den Einsatz in Line Arrays konstruiert. Mobile und Installationsversion unterscheiden sich lediglich in der Ausführung der Montagemechanik. Der Ti10L ist ein 2-Wege-Lautsprecher, bestückt mit zwei 6,5"-Tieftonlautsprechern, einem 1,4"-Hochton-Kompressionstreiber und einer passiven Frequenzweiche. Eine einzigartige Kombination aus drehbarem Wellenformer mit Horn und akustischer Linse bildet das Herzstück des kompakten Designs. Das Horn selbst erzeugt eine vertikale Linienquelle mit einem horizontalen Abstrahlwinkel von 90°, der bis 600 Hz hinab eingehalten wird, die Linse im Frontgitter erweitert dann das Hochton-Abstrahlverhalten im Line-Array-Modus auf 105°. Die zwei 6,5”-Neodym-Lautsprecher in Dipolar-Anordnung ermöglichen ein außergewöhnlich kontrolliertes Abstrahlverhalten auch zu tiefen Frequenzen hin. Das Gehäuse ist aus Polyurethan-Hartintegralschaum gefertigt und schlagfest lackiert, das komplette Line-Array-Rigging ist integriert. Sobald das Line Array installiert ist, ist die Mechanik von vorne nahezu unsichtbar. Die Lautsprecherfront ist durch ein stabiles Frontgitter geschützt und mit einem akustisch transparenten Schaumstoff hinterlegt; an der Rückseite befinden sich zwei parallel geschaltete NL4-Anschlüsse. Die Lautsprecher sind auch in den Optionen Sonderfarben (SC) und Wetterfest (WR) erhältlich. Die Option WR ermöglicht einen Betrieb unter wechselnden klimatischen Umgebungsbedingungen (Schutzklasse IP55).

Verstärker

Für den Betrieb des Ti10L werden die d&b Verstärker D20 und 30D empfohlen. Mit Auswahl des entsprechenden Lautsprecher-Setups können die d&b Verstärker D80, 10D und D6 ebenfalls eingesetzt werden.

D20

30D

Ausschreibungstext für eine detaillierte Projektplanung

Es werden Informationen für einen Ausschreibungstext benötigt? Ob für ein d&b System oder eine bestimmte d&b Serie – hier gibt es die wichtigsten technischen Spezifikationen zusammengefasst als Download.

Systemdaten
Frequenzgang (–5 dB Standard)
68 Hz - 18 kHz
Frequenzgang (–5 dB CUT-Betrieb)
120 Hz - 18 kHz
Maximaler Schalldruck1
mit D6/10D
mit D20/30D
mit D80

129 dB
132 dB
132 dB
Lautsprecher pro Verstärkerkanal
4
Lautsprecherdaten
Konfiguration
2-Wege Line-Array-Lautsprecher für Festinstallationen
Nennimpedanz
16 Ω
Belastbarkeit (RMS/peak 10 ms)
200/800 W
Nennabstrahlwinkel (horizontal)
105°
Öffnungswinkel
0 - 15° (1° increment)
Bestückung
2 x 6.5" driver with neodymium magnet
1.4" exit compression driver on rotatable waveguide
passive crossover network
Anschlüsse
2 x NL4
Maße, Gewicht
Maße (H x B x T)
197 x 470 x 300 mm
7.8 x 18.5 x 11.8"
Gewicht
11 kg
24 lb

1 1 m, Freifeld, Breitbandmessung mit rosa Rauschen, Crest-Faktor 4
