B6サブウーファー
B6サブウーファー
サブウーファー
ハイパフォーマンスサブウーファー
- コンポーネント 18"
- 無指向性
- SPLmax 134 dB
- 質量 41 kg /90 lb
商品番号 Z0710
製品説明

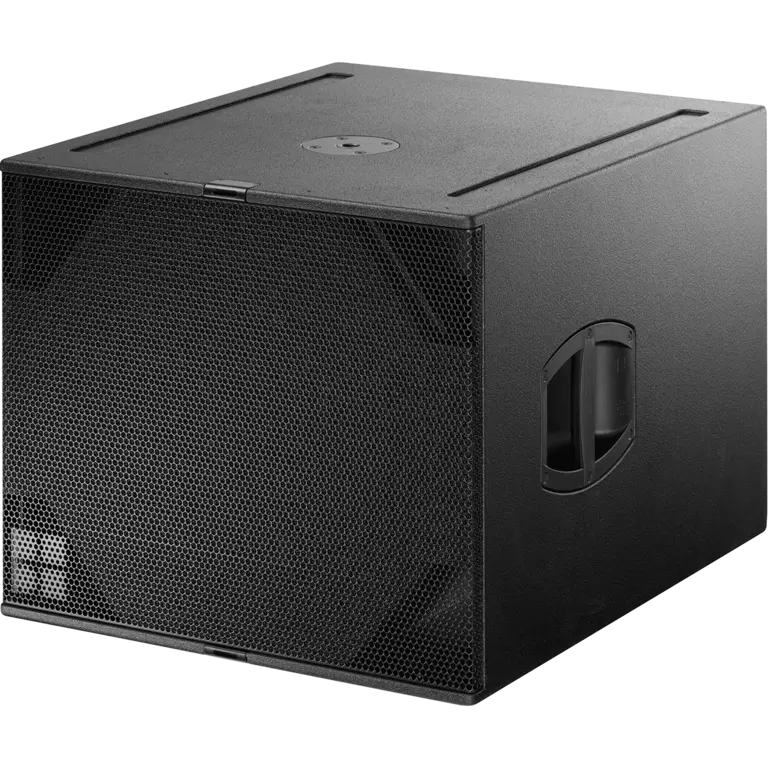

B6-SUBはグランドスタックのために設計された高性能サブウーファーです。バスレフ構造にピストンモーションの長い18インチドライバーが搭載されています。3つまたは3の倍数のB6-SUBを使用する場合、1台のキャビネットを後方に向けて設置し、該当するアンプチャンネルをCSAモードとすることでカーディオイド・サブウーファー・アレイを構成することができます。これにより低域における並外れた指向性制御が可能となり、後方へのエネルギー放射が大幅に低減されます。ラウドスピーカーキャビネットは、船舶用合板製で耐衝撃・耐天候仕上げ（ポリウレアキャビネット保護）が施されています。ラウドスピーカーキャビネットの前面は、音響透過性のある発泡フォームを裏側に貼りつけた頑丈なメタルグリルで保護されています。側面パネルには二つのハンドルが組み込まれています。背面には4個のキャスター、エンクロージャーの底面部には傷防止の目的で2箇所にランナー（脚）が設けられています。キャビネットの上面部にはランナーに対応する窪みが設けられており、スタック時のキャビネットのずれを抑制します。上面パネルのM20フランジネジ穴にはd&bラウドスピーカー スタンドワインダーM20を取り付けることが可能です。プロテクションカバーとして、サブウーファー前面用リッドもオプションとしてご用意しています。
アンプ
B6-SUBの駆動には以下のアンプを使用できます。
仮設用
システムデータ
周波数特性（-5 dB スタンダード）
37 Hz - 140 Hz
周波数特性（–5 dB 100 Hzモード）
37 Hz - 110 Hz
周波数特性（–5 dB INFRA モード）
35 Hz - 80 Hz
最大音圧レベル(1 m、無響音場)1
D6/10Dと使用した場合
D20/30Dと使用した場合
D80と使用した場合
D6/10Dと使用した場合
D20/30Dと使用した場合
D80と使用した場合
128 dB
131 dB
134 dB
ラウドスピーカーデータ
設定
ハイパフォーマンスサブウーファー
公称インピーダンス
8 Ω
許容入力 (RMS/ピーク 10 ms)
500/2000 W
コンポーネント
1 x 18インチドライバー
コネクター
2 x NLT4 F/M
2 x NL4 または 2 x EP5（オプション）
2 x NL4 または 2 x EP5（オプション）
寸法 / 質量
寸法（高 x 幅 x 奥行き）
490 x 580 x 7002 / 805 mm
19.3 x 22.8 x 27.52 / 31.7"
19.3 x 22.8 x 27.52 / 31.7"
重量
41 kg
90 lb
90 lb
1 最大出力音圧レベルピークテスト信号：ピンクノイズ、クレストファクタ4
2 寸法（キャスターを含まない）
